CDC3605是一款單片高效同步降壓穩壓器，采用定頻電流模式鎖相環控制導通時間架構。多相串行方式保證多個CDC3605穩壓器 可以異相運行、只需使用最小的輸入和輸出電 容。電源電壓范圍從4V至15V，使其既適合雙 鋰電池輸入又適合采用12V或5V的負載點電源 應用。一個外部電阻設置器件的工作頻率、可實 現810kHz至3.2MHz的頻率調節范圍；較高的 工作頻率有助于減小表面貼裝電感器尺寸。對 開關噪聲敏感區域，可采用外同步信號在 810kHz至3.2MHz范圍內進行同步以避免差頻干擾。PHMODE引腳允許用戶控制器件輸出 時鐘信號的相位。獨特的定頻/受控導通時間架構同時滿足高頻工作和快速瞬態響應。

產品特征

高轉換效率：最高96%

輸出電流：5A

電壓輸入范圍：4V～15V

集成N溝道功率MOSFET（70mQ頂部和35mΩ底部）

可調頻率范圍：810kHz～3.2MHz

多相操作（最大12相位）

輸出跟蹤

全溫范圍0.6V±1.3%基準精度

電流環路模式提供優異的負載瞬態響應 關斷模式消耗＜400μA的電源電流

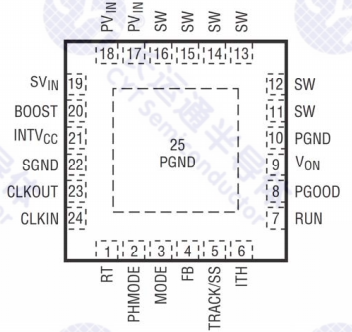

封裝尺寸：QFN24（4mm×4mm）

應用領域

負載點電源

便攜式儀表

分布式電源系統

電池供電設備
