4057 一款完整的單節鋰離子電  池充電器。帶電池正負極反接保護、輸入  電源 5V 正負極反接保護。其 SOT23-6  的封裝與較少的外部元件數使得  4057 成為便攜式應用的理想選擇。  采用了內部 PMOSFET 架構，加上  防倒充電路，不需要外部檢測電阻器和隔  離二極管。熱反饋可對充電電流進行自動  調節，以便在大功率操作或高環境溫度條  件下對芯片溫度加以限制。充滿電壓固定  于 4.2V，充電電流通過一個電阻器進行  外部設置。當電池達到 4.2V 之后，充電  電流降至設定值 1/10， 4057 將自動  終止充電。  當輸入電壓（交流適配器或 USB 電  源）被掉電時， 4057 自動進入一個  低電流狀態，電池端漏電流在 0.1uA 以 下。

4057 的其他特點包括電源自適  應、充電電流監控器、欠壓閉鎖、自動再  充電和兩個用于指示充電的狀態引腳。

☆鋰電池正負極反接保護  ☆Vcc 輸入端 5V 反接保護  電源充電欠壓自適應  ☆兼容小電流 5mA-600mA 的可編程充電

電流  恒定電流/恒定電壓操作，有溫度自適應  可實現充電速率最大化  ☆精度達到±1%的 4.2V 預設充電電壓

自動再充電  1 個充電狀態開漏輸出引腳  C/10 充電終止  待機模式下的供電電流為 30uA

2.9V涓流充電  ☆軟啟動限制了浪涌電流  采用 6 引腳 SOT-23 封裝

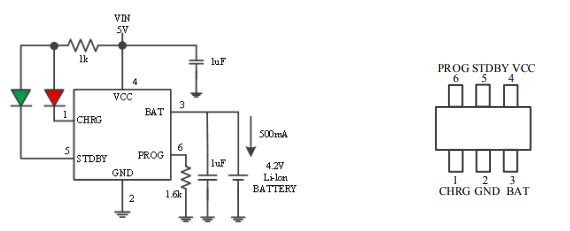

3. 應用  藍牙應用  充電座  蜂窩電話、PDA

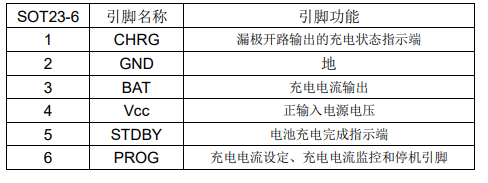

4. 絕對最大額定值

☆輸入電源電壓（VCC）：-6.5V～9V  PROG：-0.3V～VCC+0.3V  ☆BAT：-4.2V～7V  ☆CHRG ：-0.3V～10V  ☆STDBY：-0.3V～10V

☆BAT 短路持續時間：連續  BAT 引腳電流：600mA  PROG 引腳電流：800uA  最大結溫：145℃

工作環境溫度范圍：-40℃～85℃  貯存溫度范圍：-65℃～125℃  引腳溫度（焊接時間 10 秒）：260℃

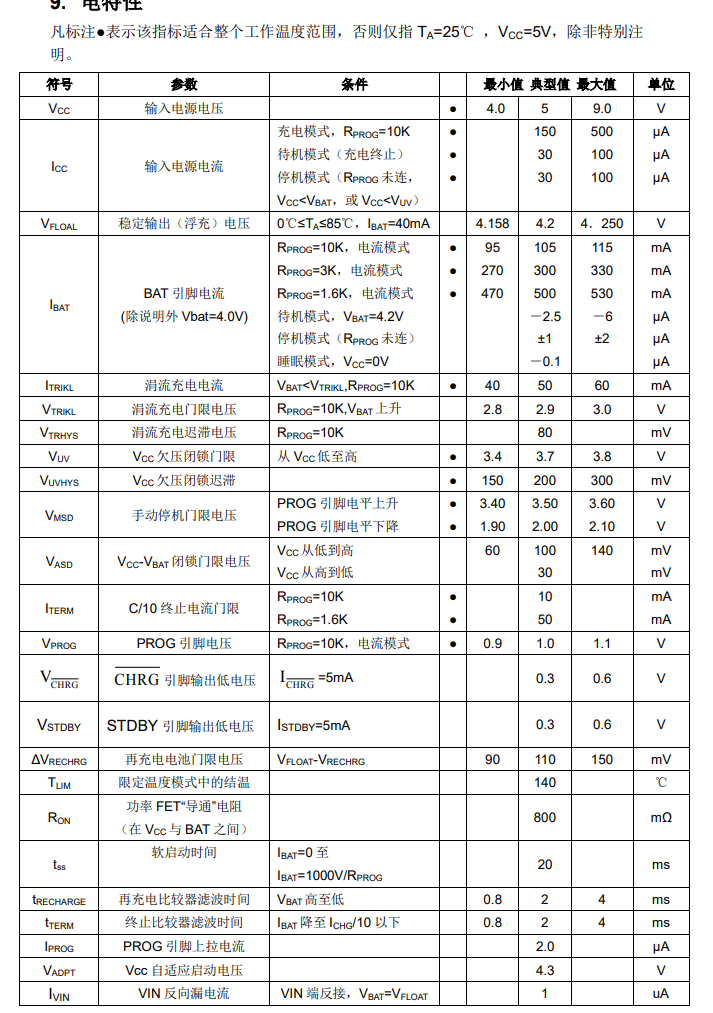

充電終止  當 BAT 電壓在達到最終浮充電壓之后充電電流降至設定值的 1/10 時，充電循環被終  止。該條件是通過采用一個內部濾波比較器對 PROG 引腳進行監控來檢測的。當 PROG 引  腳電壓降至 100mV 以下的時間超過 TERM t (一般為 1.8ms)時，充電被終止。充電電流被鎖 斷， 4057 進入待機模式，此時輸入電源電流降至 30μA。   充電時，BAT 引腳上的瞬變負載會使 PROG 引腳電壓在充電電流降至設定值的 1/10  之間短暫地降至 100mV 以下。終止比較器上的 1.8ms 濾波時間（ TERM t ）確保這種性質的  瞬變負載不會導致充電循環過早終止。一旦平均充電電流降至設定值的 1/10 以下， 4057  即終止充電循環并停止通過 BAT 引腳提供任何電流。在這種狀態下，BAT 引腳上的所有負  載都必須由電池來供電。

電池反接保護功能  4057 具備鋰電池反接保護功能，當電池正負極反接于 4057 電流輸出 BAT 引  腳， 4057 會停機顯示故障狀態，無充電電流。充電指示管腳處于高阻態，燈滅，此時  反接的電池漏電電流小于 6mA。將反接的電池正確接入， 4057 自動開始充電循環。  反接后的 4057 當電池去除后，由于 4057 輸出端 BAT 管腳電容電位仍為負值，則 4057指示燈不會立刻正常亮，只有正確接入電池可自動激活充電。或者等待較  長時間 BAT 端電容負電位的電量放光，BAT 端電位大于零伏， 4057 會顯示正常的無電  池指示燈狀態。  反接情況下，電源電壓應在標準電壓 5V 左右，不應超過 6.5V。過高的電源電壓在反接  電池的情形下，芯片的壓差會超過極限耐壓。

輸入端反接保護功能  4057 具備電源反接保護功能，當 Vcc 正負極反接于 4057 的 Vcc 引腳， 4057  會停機顯示故障狀態，無充電電流，反接的電源漏電電流小于 1uA。將反接的電源正確接入，  4057 自動開始充電循環。
