BP2867,AC/DC非隔離低PF降壓恒流驅動芯片50W DIP-7
產品描述：

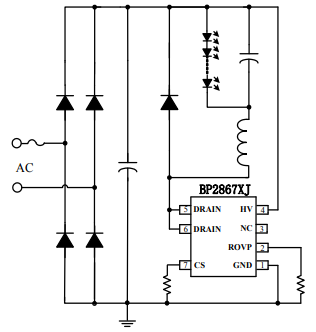

BP2867XJ 是一款外置 OVP 降壓型 LED 恒流驅動芯 片。芯片工作在電感電流臨界連續模式，適用于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。芯片 ROVP 引腳帶 Enable 功能，適 用于開關調色和感應燈應用。 BP2867XJ 芯片內部集成 500V 功率開關，采用專利 的退磁檢測技術和高壓 JFET 供電技術，無需 VCC 電容和啟動電阻，使其外圍器件更簡單，節約了外 圍的成本和體積。 BP2867XJ 芯片內置高精度的電流采樣電路，同時 采用了專利的恒流控制技術，實現高精度的 LED 恒 流輸出和優異的線電壓調整率。芯片工作在電感 電流臨界模式，輸出電流不隨電感量和 LED 工作 電壓的變化而變化，實現優異的負載調整率。 BP2867XJ具有多重保護功能，包括LED短路保護， 芯片供電欠壓保護，外置 OVP，芯片溫度過熱調節 等。 BP2867XJ 采用 DIP7 封裝。
特點 ? 無 VCC 電容、無啟動電阻 ? 集成高壓供電功能 ? 外置防潮 OVP 功能 ? 低母線電壓下不閃燈 ? Enable 功能兼容開關調色和感應燈 ? ±5% LED 輸出電流精度 ? LED 短路保護 ? 過熱調節功能 ? 采用 DIP7 封裝
應用 ? LED 蠟燭燈 ? LED 球泡燈 ? 其它 LED 照明
| 產品型號 | 封裝 | MOS內阻 | MOS耐壓 | 過溫 保護 | 開路保護 | 輸出電流@Vout=72V（mA) (Vin=176V-265V) | 最大輸出功率（W） (Vin=176V-265V) |
| BP2863X | ASOP-7 | 22Ω-12Ω | 500V | 140℃ | - | 120-190 | 18 |
| BP2863XJ | ASOP-7 | 22Ω-4.8Ω | 500V | 140℃ | Y | 120-380 | 30 |
| BP2863XK | ASOP-7 | 22Ω-12Ω | 500V | 120℃ | - | 120-190 | 18 |
| BP2861XJ | SOP-7T | 22Ω-4.8Ω | 500V | 140℃ | Y | 120-380 | 30 |
| BP2861XK | SOP-7T | 22Ω-4.8Ω | 500V | 120℃ | - | 120-380 | 30 |
| BP2821XK | ESSOP6 | 16Ω-8.5Ω | 500V | 120℃ | - | 180-380 | 30 |
| BP2866XJ | SOP-7D | 12Ω-2.0Ω | 500V | 140℃ | Y | 220-550 | 40 |
| BP2868XS | HSOP-7 | 4.8Ω-3Ω | 500V | 140℃ | Y | 530 | 43 |
| BP2826FK | ESSOP6 | 3Ω | 500V | 120℃ | - | 500 | 43 |
| BP2867XJ | DIP-7D | 5.8Ω-2.0Ω | 500V | 140℃ | Y | 380-550 | 50 |
