鋰電池充電管理芯片CL4054 CL4056 CL4057 CL4055 CL4084

更新時間：2022-10-26 13:00:52??????瀏覽數量：

品牌：芯聯
型號：CL4054 CL4056 CL4057 CL4055 CL4084
市場價： 1 優惠價： 0.5

特性：CL4056是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。CL4056采用ESOP8封裝配合較少的外圍原件使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。基于特殊的內部MOSFET架構以及防倒充電路，CL4056不需要外接檢測電阻和隔離二極管。當外部環境溫度過高或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.2V，而充電電流則可以通過一個電阻器

產品介紹

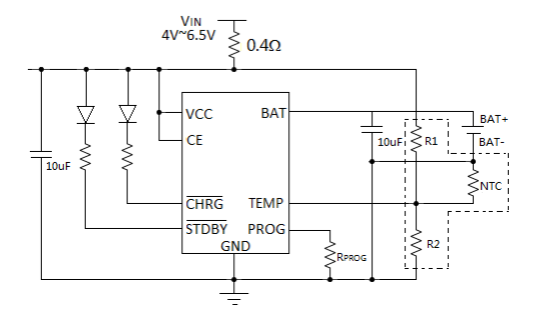

CL4056是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。CL4056采用ESOP8封裝配合較少的外圍原件使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。基于特殊的內部MOSFET架構以及防倒充電路，CL4056不需要外接檢測電阻和隔離二極管。當外部環境溫度過高或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.2V，而充電電流則可以通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值的1/10，芯片將終止充電循環。當輸入電壓斷開時，CL4056進入睡眠狀態，電池漏電流將降到1uA以下。CL4056可以被設置于停機模式，此時芯片靜態電流降至35uA。 CL4056還包括其他特性：電池溫度監測，欠壓鎖定，自動再充電和兩個狀態引腳以顯示充電和充電終止。

◆可編程充電電流1000mA ◆無需外接MOSFET，檢測電阻以及隔離二極管 ◆用于單節鋰電池、采用ESOP8封裝的完整線性充電器 ◆恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能。 ◆精度達到±1%的4.2V預充電電壓 ◆用于電池電量檢測的充電電流監控器輸出 ◆自動再充電 ◆充電狀態雙輸出、無電池和故障狀態顯示 ◆C/10充電終止 ◆待機模式下的靜態電流為35uA ◆2.9V涓流充電 ◆電池溫度監測 ◆軟啟動限制浪涌電流 ◆BAT輸入防反接保護 ◆可 0V 激活二、應用范圍 ◆移動電話,PDA ◆MP3,MP4播放器 ◆充電器 ◆數碼相機 ◆電子詞典 ◆藍牙、GPS導航儀 ◆便攜式設備

產品名	工作電壓	BAT電壓	充電電流(Max)	指示燈	電池防反接	封裝形式
CL4054	4.25-6.5V	4.24V	500mA	1	YES	SOT23-5
CL4254	4.25-6.5V	4.24V	500mA	1	YES	SOT23-5
CL4055	4.25-6.5V	4.24V	1000mA	2	YES	ESOP-8
CL4084	4.25-6.5V	4.24V	800mA	1	YES	SOT23-5
CL4267	4.25-6.5V	4.24V	500mA	1	YES	SOT23-6（NTC）
CL4056	4.25-6.5V	4.24V	1000mA	2	YES	ESOP-8/DFN2*2-8L
CL4256	4.25-6.5V	4.24V	1000mA	2	YES	ESOP-8
CL4057	4.25-6.5V	4.24V	500mA	2	YES	SOT23-6
CL4054H	4.25-28V	4.24V	500mA	1	YES	SOT23-5
CL4267H	4.25-28V	4.24V	500mA	1	YES	SOT23-6（NTC）
CL4056H	4.25-28V	4.24V	1000mA	2	YES	ESOP-8/DFN22-8/DFN33-8
CL4051H	4.25-30V	4.24V	5-200mA	2	YES	DFN2*2-8L（NTC）
CL4051M	4.25-12V	4.24V	200mA	1	YES	SOT23-5/DFN2x2-6L
CL4064M	4.25-12V	4.24V	400mA	1	YES	SOT23-5/DFN2x2-6L
