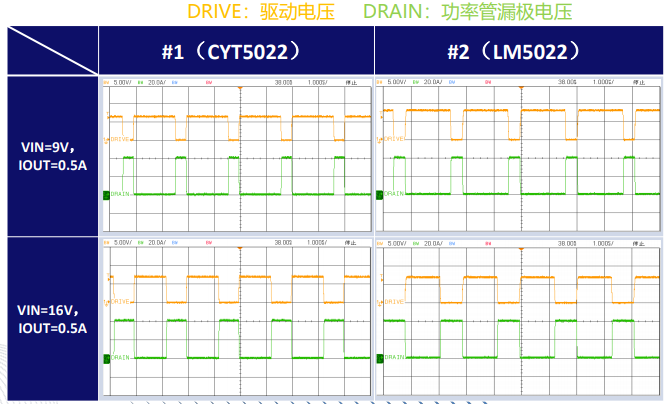

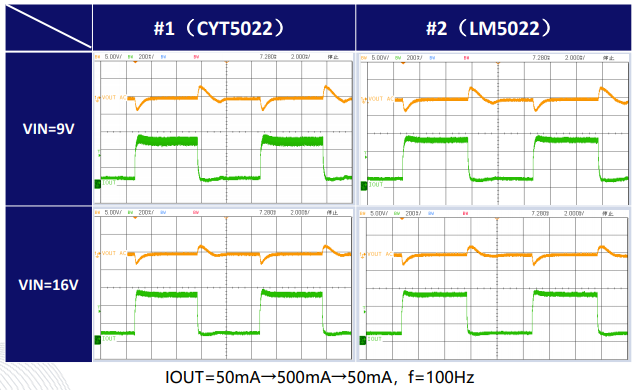

LM5022純國產化芯片CD5022替代參數對比
作者:shan 來源:本站 點擊:0 時間:2024-10-23 12:56:56

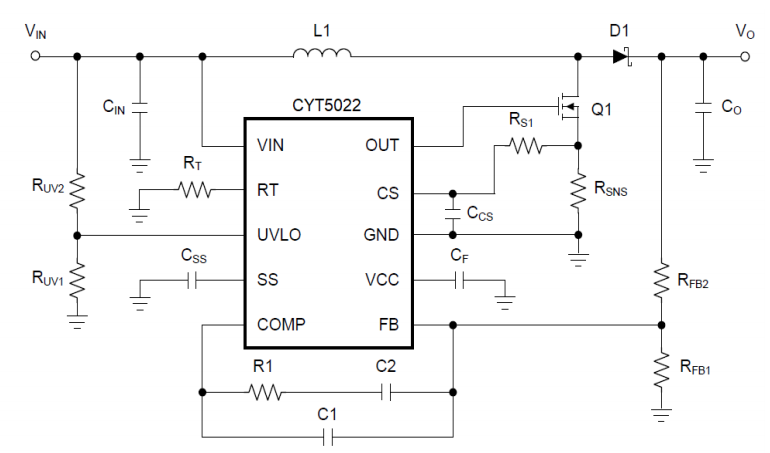

CD5022是一款適用于Boost和SEPIC拓?fù)淇刂破鳌?nbsp; 該器件包含實施單端主要拓?fù)渌璧娜刻匦浴］敵?nbsp; 電壓調節基于電流模式控制，這不僅簡化了環路補償 的設計，同時還能夠提供固有的輸入電壓前饋。
CD5022包含一個啟動穩壓器，該穩壓器能夠在 6V至60V的寬輸入范圍內工作。PWM 控制器專為高 速性能而設計，包含一個振蕩器，振蕩器頻率范圍高 達2.2MHz，總傳播延遲低于100ns。其它功能還包括 誤差放大器、精密基準、輸入欠壓鎖定、逐周期電流 限制、斜坡補償、軟啟動、外同步功能和過熱保護。
內部60V啟動穩壓器 ? 1A峰值驅動電流 ? VIN范圍：6V至60V ? 可調UVLO ? 逐周期過流保護 ? 支持外時鐘同步 ? 單個電阻設置振蕩器頻率 ? 斜坡補償 ? 可調軟啟動
